Kalıpta Mekanik Kılavuz Çekme (Mechanical Tapping in the mold)
Kalıpta mekanik kılavuz çekme işlemi için iki farklı yöntem vardır. Bunlardan ilki kalıp üst plakası ile hareket eden helisel matkabın, helisel diş açılmış yatakta aşağıyukarı hareketiyle kendisine bağlı dişli grubuna hareket aktarması ve kılavuz kalemini döndürmesidir. (Şekil 6) İkinci yöntem ise, kalıp üst plakasının kremayer dişli üzerinde kayarak, aşağı-yukarı kendisine bağlı dişli grubuna hareket aktarması ve kılavuz kalemini döndürmesidir.
Helisel matkap sistemi ile mekanik diş çekme prosesinin şematik gösterimi (Schematic representation of mechanical tapping with helical drilling system)

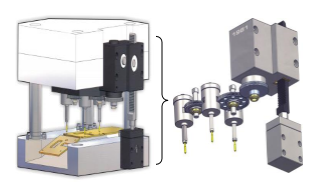

Kremayer dişli sistemi ile mekanik kılavuz çekme yöntemi(Mechanical tapping method and rack system)
Her iki sistemde kullanılan dişliler tork ve dönme hareketini aktarmak için dizayn edilmektedirler. Dişli çifti bölüm dairesine teğet konumda birbirlerine dokundukları için bu noktada oluşan kuvvet (F) ve çizgisel hız (V) her iki dişli için aynı kalmakta, ancak tork ve devir değerleri yarıçaplar oranında birbirinden farklı olmaktadır.

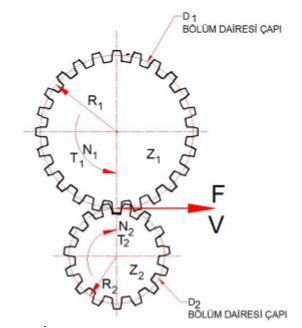

İki dişli arasındaki kuvvet ve çevrim oranı ilişkisi (Force and the relationship between the two gear ratios)
𝑻𝟏/𝑹𝟏=𝑻𝟐/𝑹𝟐
𝑻𝟏/𝑫𝟏=𝑻𝟐/𝑫𝟐
elde edilir.
Çevrede ki diş sayıları tam sayı olmak zorunda ve birlikte çalışacak dişlilerin diş adımları da birbirine eşit olmak zorundadır. Böylece,
ve
𝑵𝟏/𝑵𝟐=𝒁𝟐/𝒁𝟏
elde edilir.
Di : Bölüm dairesi çapı (mm)
F : Aktarılan kuvvet (N)
V : Çevresel hız (m/sn)
Ti : Aktarılan tork (Nm)
S : Diş hatvesi
Zi : Diş sayısı
Kılavuz delik ölçüsü için aşağıdaki formüllerle temel bir hesaplama yapılabilir.
TD - TP = D
Örnek: M10x1.5 kesme kılavuzunun matkap ölçüsü, 10-1.5=8.5 olarak bulunur.
TD - 0,975/TPi = D
Örnek: 1/4-20 kesme kılavuzunun matkap ölçüsü,
0,250 - 0,975/20 = 0,2013
TD :Vida dişi anma çapı(mm)
TP : Diş adımı(mm)
TPI : Diş adımı(inç)
